CYN60 - 标准型

★ 轨道方式使用线性滚珠循环式,哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构
★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
★ 材质-碳素钢

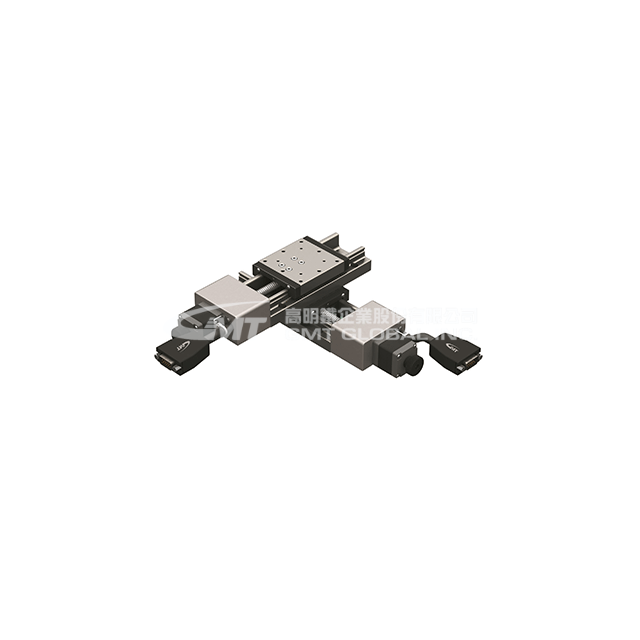

★此图为CYN6075-S2NN-ND，仅供为示意图参考，产品内容以规格叙述内容为准。

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.10.02

型号			CYN6030-F2NN-ND-P1	CYN6030-F2NN-ND-P2	CYN6050-F2NN-ND-P1	CYN6050-F2NN-ND-P2	CYN6075-F2NN-ND-P1	CYN6075-F2NN-ND-P2
机械规格	台面尺寸 (mm)		60 X 60
	移动行程 (mm)		30		50		75
	传动方式		滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm
	轨道		线性滚珠循环式
	滑台材质/表面处理		碳素钢 / 镀无电解镍
	本体重量 (Kg)		2.2		2.38		2.6
	联轴器		FAMCS11.6-5*5
	精度等级		N：标准型
	出线方向		N：一般出线
精度规格	分辨率(脉冲) (µm)		5 (Full) 2.5 (Half)	10 (Full) 5 (Half)	5 (Full) 2.5 (Half)	10 (Full) 5 (Half)	5 (Full) 2.5 (Half)	10 (Full) 5 (Half)
	最高速度(全步级) (mm/sec)		20	40	20	40	20	40
	单向定位精度 (µm)		15
	反复定位精度 (µm)		± 1
	荷重(水平安装) (Kgf)		12
	空转 (µm)		3
	平行度 (µm)		20
	运动真直度 (µm)		3
	运动平行度 (µm)		10
电气规格	马达	类型 / 出轴型式	2相步进 / ☐ 28双出轴
		厂牌 / 型号	GMT / 2MS-N28D32A
	驱动器厂牌 / 型号		GMT / GTR22G-D (另外选购)
	接头	滑台侧接头	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
		控制器侧接头	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
	传感器	行程原点传感器	光电传感器GMT-sensor
		行程极限传感器
		马达接近原点传感器	N / A
		电源电压	24V ± 10%
		控制输出	NPN开放式集电极输出24V 8mA以下
		输出控制	检测(感应时): 输出晶体管OFF(非导通)

系统构成示意图

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。

马达.驱动器对照表
