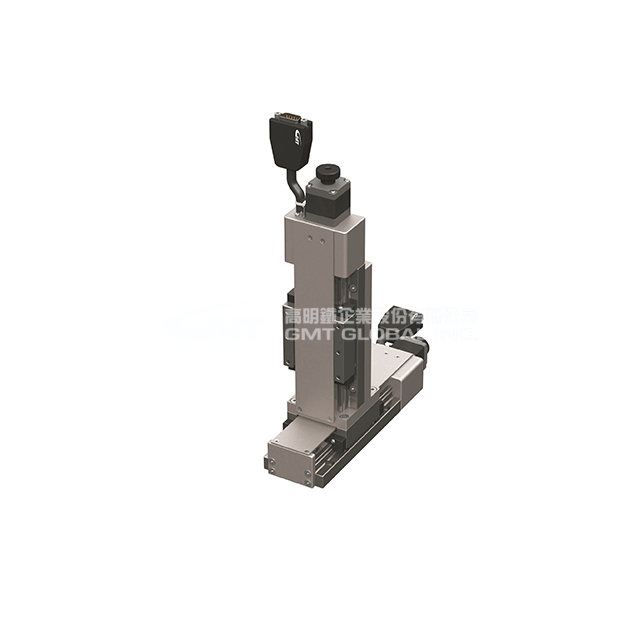

★此图为CXZC60-S2PN-CD
Update:2023.10.02
型号
CXZC5050-S2PN-CD-P1
CXZC5050-F2PN-CD-P1
CXZC5050-S2PN-CD-P2
CXZC5050-F2PN-CD-P2
CXZC5075-S2PN-CD-P1
CXZC5075-F2PN-CD-P1
CXZC5075-S2PN-CD-P2
CXZC5075-F2PN-CD-P2
机
械
规
格
台面尺寸 (mm)
50 X 50
移动行程 (mm)
50
75
传动方式
滚珠螺杆Ø8
导程1mm
导程2mm
轨道
线性滚珠循环式
滑台材质/表面处理
S:不锈钢 / 镀无电解镍
F:碳素钢 / 镀无电解镍
本体重量 (Kg)
3.22
2.83
联轴器
FAMCS11.6-5*5
精度等级
P:精密型
出线方向
N:一般出线
精
度
分辨率(脉冲) (µm)
2 (Full)
1 (Half)
4 (Full)
2 (Half)
最高速度(全步级) (mm/sec)
20
40
单向定位精度 (µm)
5
7
反复定位精度 (µm)
± 0.5
荷重(水平安装) (Kgf)
空转 (µm)
1
平行度 (µm)
15
运动真直度 (µm)
2
运动平行度 (µm)
10
电
气
马达
类型 / 出轴型式
5相步进 / X轴:☐ 28双出轴;Z轴:☐ 42双出轴
厂牌 / 型号
山洋 SANYO / X轴:SH5281-7211;Z轴:103F5510-8211
驱动器厂牌 / 型号
请参阅马达 / 驱动器对照表
接头
滑台侧接头
15Pin公端连接器D-SUB / 12Pin公端连接器HRS
控制器侧接头
15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
传感器
行程原点传感器
光电传感器GMT-sensor
行程极限传感器
马达接近原点传感器
N / A
电源电压
24V ± 10%
控制输出
NPN开放式集电极输出24V 8mA以下
输出控制
检测(感应时): 输出晶体管OFF(非导通)
♦ 驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。
♦ 驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。
