    CXS50 - 精密型


    ★ 轨道方式使用线性滚珠导引,哥德式弧型构槽在本体的上、下滑轨面,各由双孤槽构成,单槽移动的钢球是二点接触的架构,双弧槽总共四个接触点,因此构成坚固的滑轨结构
    ★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
    ★ 材质-不锈钢、碳素钢

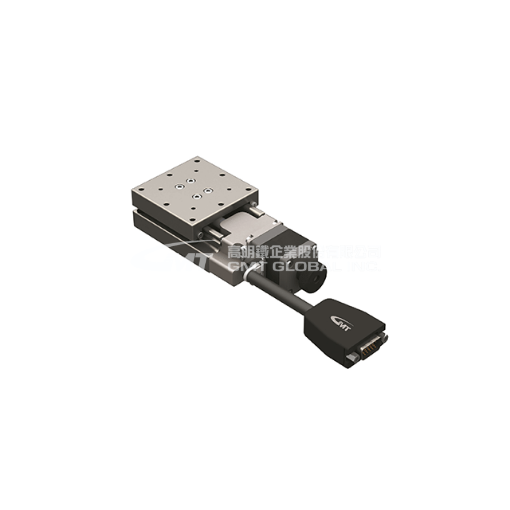

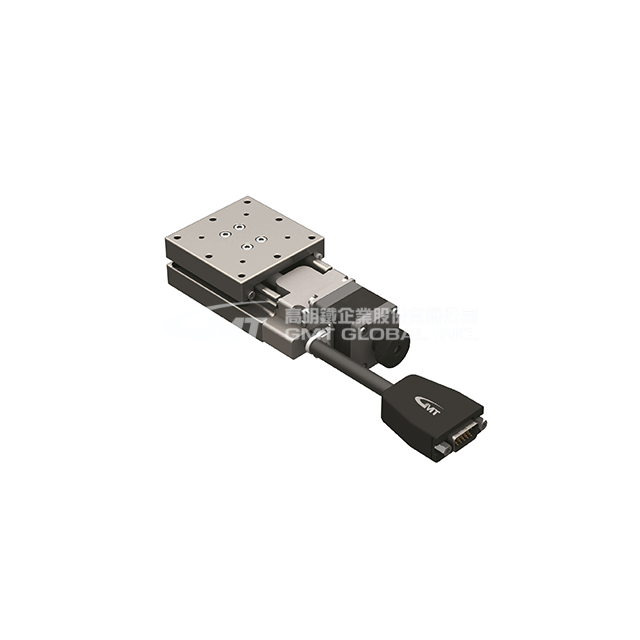

    此图为CXS60-S2PN-CD

    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.09.28

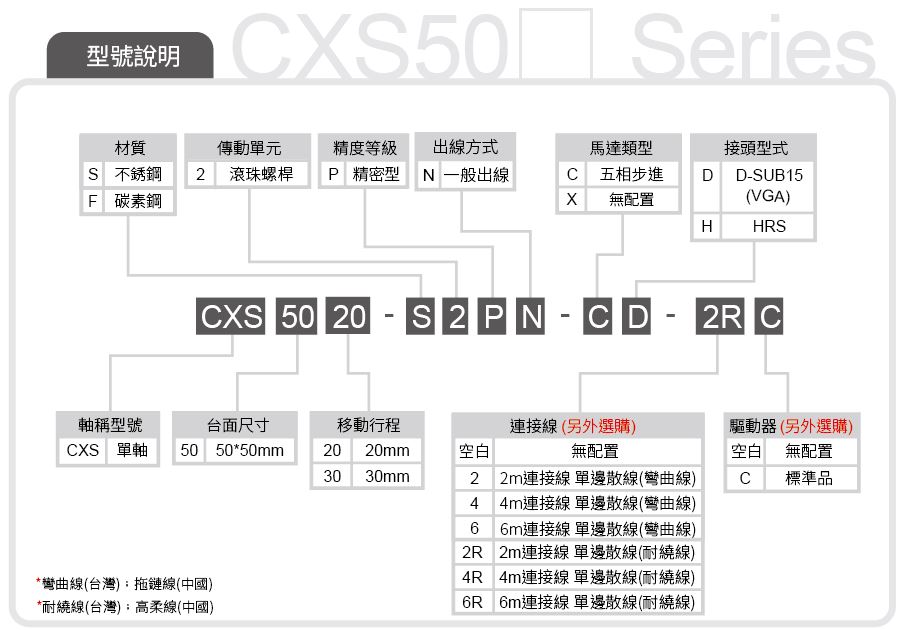

    型号

    CXS5020-S2PN-ND

    CXS5020-F2PN-ND

    CXS5030-S2PN-ND

    CXS5030-F2PN-ND

    台面尺寸 (mm)

    50x50

    50x50

    50x50

    50x50

    移动行程 (mm)

    20

    20

    30

    30

    传动方式

    滚珠螺杆Ø8,导程1mm

    滚珠螺杆Ø8,导程1mm

    滚珠螺杆Ø8,导程1mm

    滚珠螺杆Ø8,导程1mm

    轨道

    线性滚珠导引式线性滚珠导引式线性滚珠导引式线性滚珠导引式

    滑台材质

    不锈钢碳素钢不锈钢碳素钢

    表面处理

    镀无电解镍镀无电解镍镀无电解镍镀无电解镍

    本体重量 (Kg)

    0.570.570.720.72

    联轴器

    FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5

    精度等级

    精密型精密型精密型精密型

    出线方向

    一般出线一般出线一般出线一般出线

    分辨率(脉冲) (µm)

    2 (Full) / 1 (Half)2 (Full) / 1 (Half)2 (Full) / 1 (Half)2 (Full) / 1 (Half)

    最高速度(全步级) (mm/sec)

    20202020

    单向定位精度 (µm)

    5555

    反复定位精度 (µm)

    ±0.5±0.5±0.5±0.5

    多点反复定位精度 (µm)

    N/AN/AN/AN/A

    荷重(水平安装) (Kgf)

    6666

    空转 (µm)

    1111

    力矩刚性

    N/AN/AN/AN/A

    仰俯 / 横摆

    N/AN/AN/AN/A

    平行度 (µm)

    20202020

    运动真直度 (µm)

    2222

    运动平行度 (µm)

    10

    10

    10

    10

    马达类型

    5相步进

    5相步进5相步进5相步进

    马达出轴型式

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    马达厂牌

    山洋山洋山洋山洋

    马达型号

    SH5281-7211

    SH5281-7211

    SH5281-7211

    SH5281-7211

    驱动器厂牌

    请参阅马达 / 驱动器对照表

    请参阅马达 / 驱动器对照表

    请参阅马达 / 驱动器对照表

    请参阅马达 / 驱动器对照表

    驱动器型号

    请参阅马达 / 驱动器对照表

    请参阅马达 / 驱动器对照表

    请参阅马达 / 驱动器对照表

    请参阅马达 / 驱动器对照表

    滑台侧接头

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    控制器侧接头

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    行程原点传感器

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    行程极限传感器

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    电源电压

    24V ± 10%

    24V ± 10%

    24V ± 10%

    24V ± 10%

    控制输出

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    输出控制

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)



    系统构成示意图

    ♦   驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。

    ♦   驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。



    马达.驱动器对照表
