CXN60 - 标准型

★ 轨道方式使用线性滚珠循环式,哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构
★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
★ 材质-碳素钢

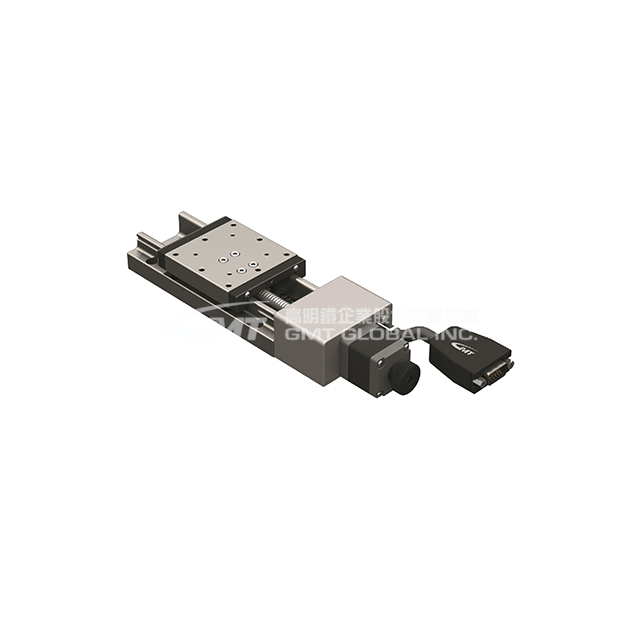

★此图为CXN60100-S2NN-ND，仅供为示意图参考，产品内容以规格叙述内容为准。

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.09.28

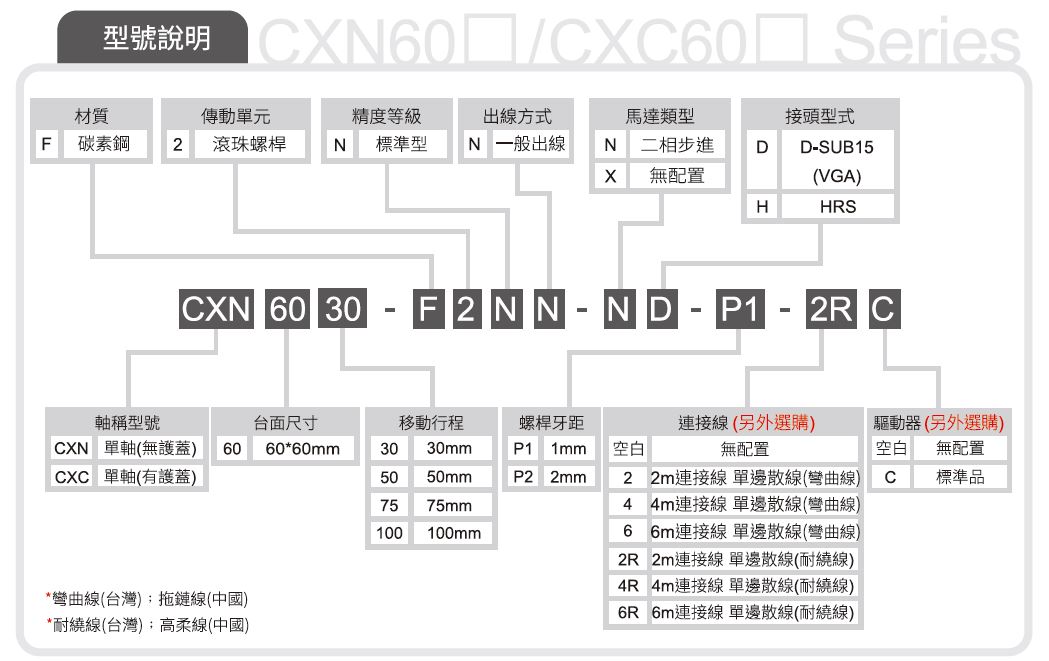

型号	CXN6030-F2NN-ND-P1	CXN6030-F2NN-ND-P2	CXN6050-F2NN-ND-P1	CXN6050-F2NN-ND-P2	CXN6075-F2NN-ND-P1	CXN6075-F2NN-ND-P2
台面尺寸 (mm)	60x60	60x60	60x60	60x60	60x60	60x60
移动行程 (mm)	30	30	50	50	75	75
传动方式	滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm
轨道	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式
滑台材质	碳素钢	碳素钢	碳素钢	碳素钢	碳素钢	碳素钢
表面处理	镀无电解镍	镀无电解镍	镀无电解镍	镀无电解镍	镀无电解镍	镀无电解镍
本体重量 (Kg)	1.1	1.1	1.19	1.19	1.3	1.3
联轴器	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5
精度等级	标准型	标准型	标准型	标准型	标准型	标准型
出线方向	一般出线	一般出线	一般出线	一般出线	一般出线	一般出线
分辨率(脉冲) (µm)	5 (Full) / 2.5 (Half)	10 (Full) /5 (Half)	5 (Full) / 2.5 (Half)	10 (Full) /5 (Half)	5 (Full) / 2.5 (Half)	10 (Full) /5 (Half)
最高速度(全步级) (mm/sec)	20	40	20	40	20	40
单向定位精度 (µm)	15	15	15	15	15	15
反复定位精度 (µm)	±1	±1	±1	±1	±1	±1
多点反复定位精度 (µm)	N/A	N/A	N/A	N/A	N/A	N/A
荷重(水平安装) (Kgf)	14	14	14	14	14	14
空转 (µm)	3	3	3	3	3	3
力矩刚性	N/A	N/A	N/A	N/A	N/A	N/A
仰俯 / 横摆	N/A	N/A	N/A	N/A	N/A	N/A
平行度 (µm)	20	20	20	20	20	20
运动真直度 (µm)	3	3	3	3	3	3
运动平行度 (µm)	10	10	10	10	10	10
马达类型	2相步进	2相步进	2相步进	2相步进	2相步进	2相步进
马达出轴型式	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴
马达厂牌	GMT	GMT	GMT	GMT	GMT	GMT
马达型号	2MS-N28D32A	2MS-N28D32A	2MS-N28D32A	2MS-N28D32A	2MS-N28D32A	2MS-N28D32A
驱动器厂牌	GMT	GMT	GMT	GMT	GMT	GMT
驱动器型号	GTR22G-D	GTR22G-D	GTR22G-D	GTR22G-D	GTR22G-D	GTR22G-D
滑台侧接头	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
控制器侧接头	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
行程原点传感器	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor
行程极限传感器	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor
电源电压	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%
控制输出	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下
输出控制	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)

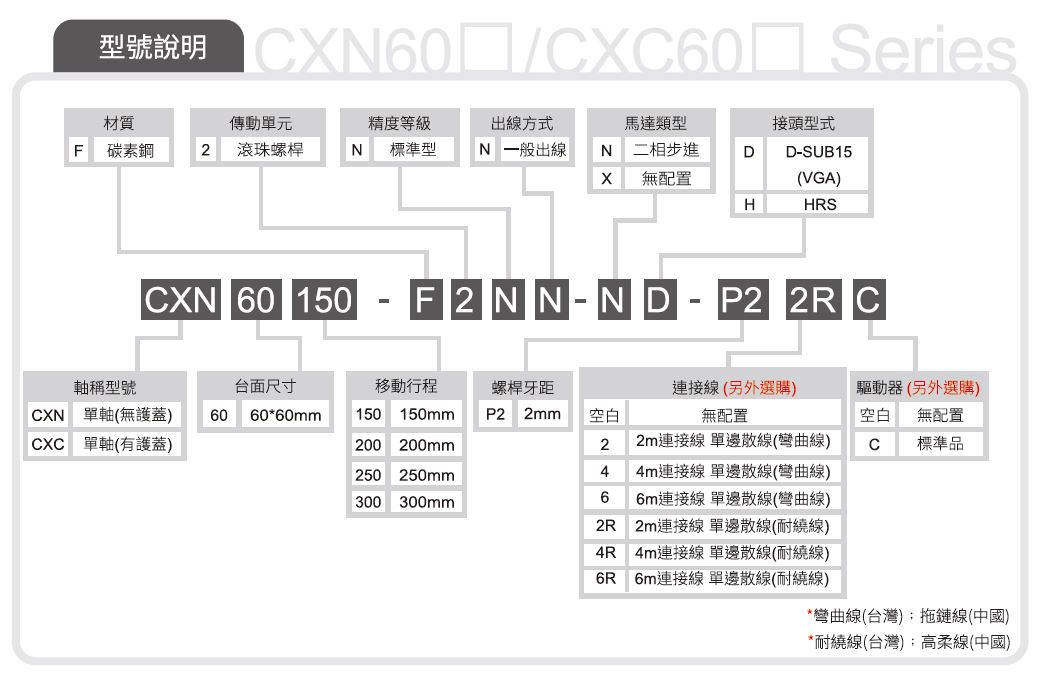

型号	CXN60100-F2NN-ND-P1	CXN60100-F2NN-ND-P2	CXN60150-F2NN-ND-P2	CXN60200-F2NN-ND-P2	CXN60250-F2NN-ND-P2	CXN60300-F2NN-ND-P2
台面尺寸 (mm)	60x60	60x60	60x60	60x60	60x60	60x60
移动行程 (mm)	100	100	150	200	250	300
传动方式	滚珠螺杆Ø8 导程1mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程2mm	滚珠螺杆Ø8 导程2mm
轨道	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式	线性滚珠循环式
滑台材质	碳素钢	碳素钢	碳素钢	碳素钢	碳素钢	碳素钢
表面处理	镀无电解镍	镀无电解镍	镀无电解镍	镀无电解镍	镀无电解镍	镀无电解镍
本体重量 (Kg)	1.47	1.47	1.8	2	2.3	2.6
联轴器	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5
精度等级	标准型	标准型	标准型	标准型	标准型	标准型
出线方向	一般出线	一般出线	一般出线	一般出线	一般出线	一般出线
分辨率(脉冲) (µm)	5 (Full) / 2.5 (Half)	10 (Full) /5 (Half)	10 (Full) /5 (Half)	10 (Full) /5 (Half)	10 (Full) /5 (Half)	10 (Full) /5 (Half)
最高速度(全步级) (mm/sec)	20	40	40	40	40	40
单向定位精度 (µm)	15	15	20	20	30	30
反复定位精度 (µm)	±1	±1	±1	±1	±1	±1
多点反复定位精度 (µm)	N/A	N/A	N/A	N/A	N/A	N/A
荷重(水平安装) (Kgf)	14	14	14	14	14	14
空转 (µm)	3	3	3	3	3	3
力矩刚性	N/A	N/A	N/A	N/A	N/A	N/A
仰俯 / 横摆	N/A	N/A	N/A	N/A	N/A	N/A
平行度 (µm)	20	20	20	20	20	20
运动真直度 (µm)	3	3	5	5	8	8
运动平行度 (µm)	10	10	15	20	20	30
马达类型	2相步进	2相步进	2相步进	2相步进	2相步进	2相步进
马达出轴型式	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴	☐ 28双出轴
马达厂牌	GMT	GMT	GMT	GMT	GMT	GMT
马达型号	2MS-N28D45A	2MS-N28D45A	2MS-N28D45A	2MS-N28D45A	2MS-N28D45A	2MS-N28D45A
驱动器厂牌	GMT	GMT	GMT	GMT	GMT	GMT
驱动器型号	GTR22G-D	GTR22G-D	GTR22G-D	GTR22G-D	GTR22G-D	GTR22G-D
滑台侧接头	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
控制器侧接头	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
行程原点传感器	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor
行程极限传感器	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor	光电传感器GMT-sensor
电源电压	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%
控制输出	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下
输出控制	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)	检测(感应时): 输出晶体管OFF(非导通)

系统构成示意图

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。

CXN60 - 标准型

马达.驱动器对照表
