    CXN50 - 标准型


    ★ 轨道方式使用线性滚珠循环式,哥德式弧型构槽在本体的上、下滑轨面,各由双孤槽构成,单槽移动的钢球是二点接触的架构,双弧槽总共四个接触点,因此构成坚固的滑轨结构
    ★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
    ★ 材质-碳素钢

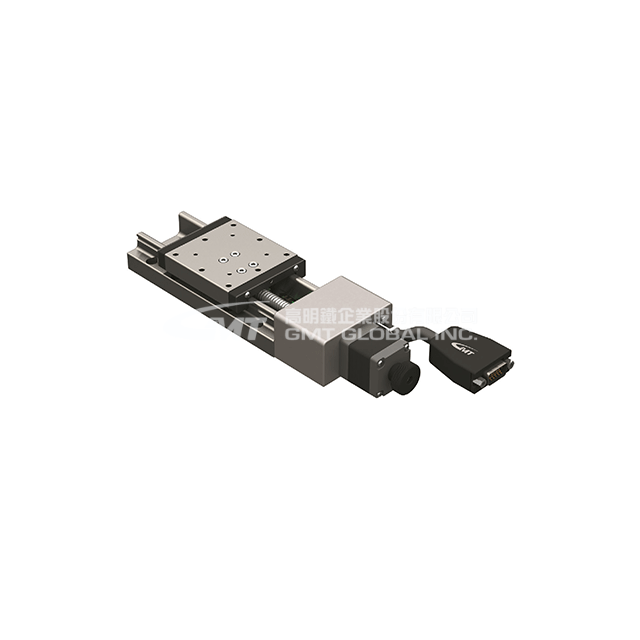

    此图为CXN60100-S2NN-ND

    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.09.28

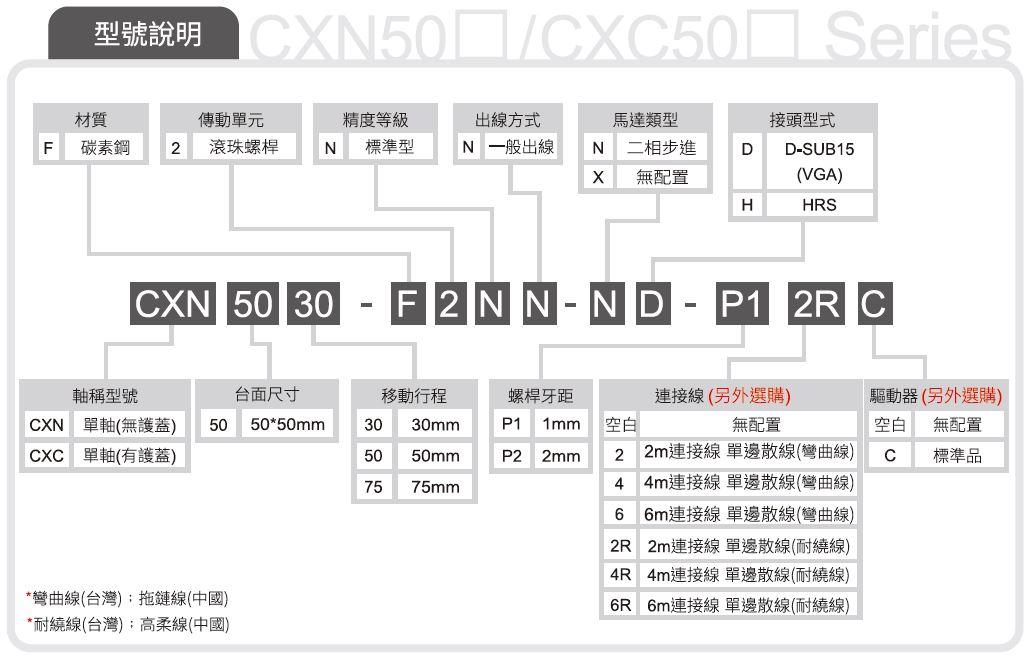

    型号

    CXN5030-F2NN-ND-P1

    CXN5030-F2NN-ND-P2

    CXN5050-F2NN-ND-P1

    CXN5050-F2NN-ND-P2

    CXN5075-F2NN-ND-P1

    CXN5075-F2NN-ND-P2

    台面尺寸 (mm)

    50x50

    50x50

    50x50

    50x50

    50x50

    50x50

    移动行程 (mm)

    30

    30

    50

    50

    75

    75

    传动方式

    滚珠螺杆Ø8

    导程1mm

    滚珠螺杆Ø8

    导程2mm

    滚珠螺杆Ø8

    导程1mm

    滚珠螺杆Ø8

    导程2mm

    滚珠螺杆Ø8

    导程1mm

    滚珠螺杆Ø8

    导程2mm

    轨道

    线性滚珠循环式线性滚珠循环式线性滚珠循环式线性滚珠循环式线性滚珠循环式线性滚珠循环式

    滑台材质

    碳素钢碳素钢碳素钢碳素钢碳素钢碳素钢

    表面处理

    镀无电解镍镀无电解镍镀无电解镍镀无电解镍镀无电解镍镀无电解镍

    本体重量 (Kg)

    0.970.971.11.11.241.24

    联轴器

    FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5

    精度等级

    标准型标准型标准型标准型标准型标准型

    出线方向

    一般出线一般出线一般出线一般出线一般出线一般出线

    分辨率(脉冲) (µm)

    5 (Full) / 2.5 (Half)10 (Full) /5 (Half)5 (Full) / 2.5 (Half)10 (Full) /5 (Half)5 (Full) / 2.5 (Half)10 (Full) /5 (Half)

    最高速度(全步级) (mm/sec)

    204020402040

    单向定位精度 (µm)

    151515151515

    反复定位精度 (µm)

    ±1±1±1±1±1±1

    多点反复定位精度 (µm)

    N/AN/AN/AN/AN/AN/A

    荷重(水平安装) (Kgf)

    101010101010

    空转 (µm)

    333333

    力矩刚性

    N/AN/AN/AN/AN/AN/A

    仰俯 / 横摆

    N/AN/AN/AN/AN/AN/A

    平行度 (µm)

    151515151515

    运动真直度 (µm)

    3

    3

    3

    3

    3

    3

    运动平行度 (µm)

    10

    10

    10

    10

    10

    10

    马达类型

    2相步进

    2相步进

    2相步进

    2相步进

    2相步进

    2相步进

    马达出轴型式

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    马达厂牌

    GMT

    GMT

    GMT

    GMT

    GMT

    GMT

    马达型号

    2MS-N28D32A

    2MS-N28D32A

    2MS-N28D32A

    2MS-N28D32A

    2MS-N28D32A

    2MS-N28D32A

    驱动器厂牌

    GMT

    GMT

    GMT

    GMT

    GMT

    GMT

    驱动器型号

    GTR22G-D

    GTR22G-D

    GTR22G-D

    GTR22G-D

    GTR22G-D

    GTR22G-D

    滑台侧接头

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    控制器侧接头

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    行程原点传感器

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    行程极限传感器

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    电源电压

    24V ± 10%

    24V ± 10%

    24V ± 10%

    24V ± 10%

    24V ± 10%

    24V ± 10%

    控制输出

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    输出控制

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)



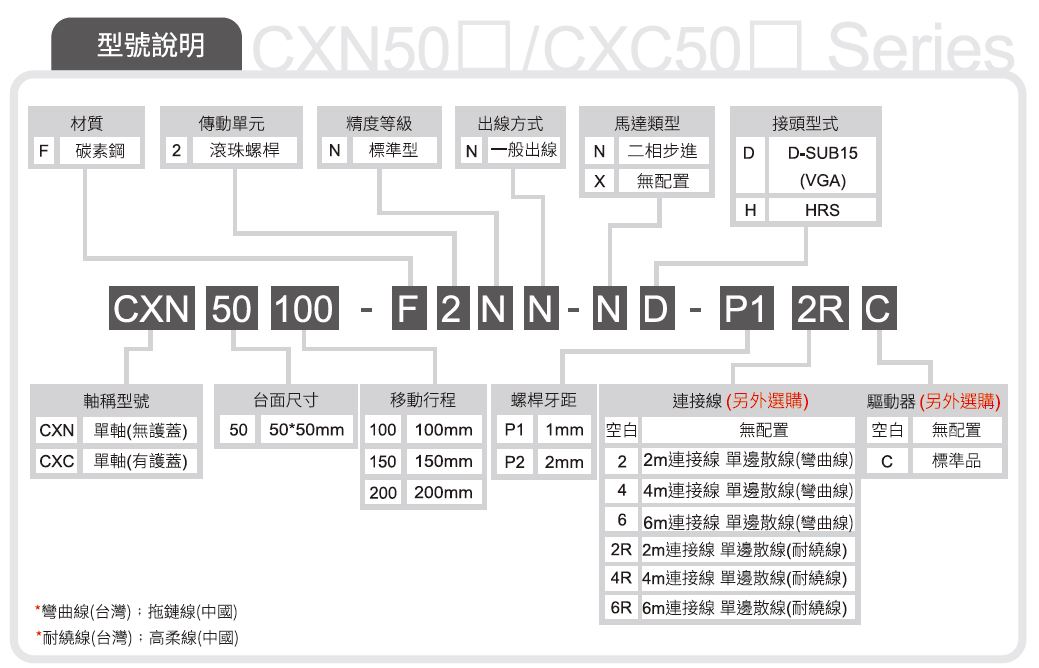

    型号

    CXN50100-F2NN-ND-P1

    CXN50100-F2NN-ND-P2

    CXN50150-F2NN-ND-P2

    CXN50200-F2NN-ND-P2

    台面尺寸 (mm)

    50x50

    50x50

    50x50

    50x50

    移动行程 (mm)

    100

    100

    150

    200

    传动方式

    滚珠螺杆Ø8

    导程1mm

    滚珠螺杆Ø8

    导程2mm

    滚珠螺杆Ø8

    导程2mm

    滚珠螺杆Ø8

    导程2mm

    轨道

    线性滚珠循环式线性滚珠循环式线性滚珠循环式线性滚珠循环式

    滑台材质

    碳素钢碳素钢碳素钢碳素钢

    表面处理

    镀无电解镍镀无电解镍镀无电解镍镀无电解镍

    本体重量 (Kg)

    1.351.351.51.76

    联轴器

    FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5FAMCS11.6-5*5

    精度等级

    标准型标准型标准型标准型

    出线方向

    一般出线一般出线一般出线一般出线

    分辨率(脉冲) (µm)

    5 (Full) / 2.5 (Half)10 (Full) /5 (Half)10 (Full) /5 (Half)10 (Full) /5 (Half)

    最高速度(全步级) (mm/sec)

    20404040

    单向定位精度 (µm)

    15152020

    反复定位精度 (µm)

    ±1±1±1±1

    多点反复定位精度 (µm)

    N/AN/AN/AN/A

    荷重(水平安装) (Kgf)

    10101010

    空转 (µm)

    3333

    力矩刚性

    N/AN/AN/AN/A

    仰俯 / 横摆

    N/AN/AN/AN/A

    平行度 (µm)

    20202020

    运动真直度 (µm)

    5555

    运动平行度 (µm)

    10

    10

    15

    20

    马达类型

    2相步进

    2相步进

    2相步进

    2相步进

    马达出轴型式

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    ☐ 28双出轴

    马达厂牌

    GMT

    GMT

    GMT

    GMT

    马达型号

    2MS-N28D45A

    2MS-N28D45A

    2MS-N28D45A

    2MS-N28D45A

    驱动器厂牌

    GMT

    GMT

    GMT

    GMT

    驱动器型号

    GTR22G-D

    GTR22G-D

    GTR22G-D

    GTR22G-D

    滑台侧接头

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    控制器侧接头

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)

    行程原点传感器

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    行程极限传感器

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    光电传感器GMT-sensor

    电源电压

    24V ± 10%

    24V ± 10%

    24V ± 10%

    24V ± 10%

    控制输出

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    NPN开放式集电极输出24V 8mA以下

    输出控制

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)

    检测(感应时): 输出晶体管OFF(非导通)



    系统构成示意图

    ♦   驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。

    ♦   驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。



    马达.驱动器对照表
