AZ70-HP - 高解析能精密型

★ 轨道方式使用交叉滚柱导引式,在构造上透过V型构槽和交叉滚柱用线接触方式传动,达到高精度的移动，及耐荷重的表现
★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
★ 材质-铝合金(质轻,导电度佳)不锈钢(耐腐蚀,耐热)

★此图为AZ70-A6HPR-HD

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2022.07.25

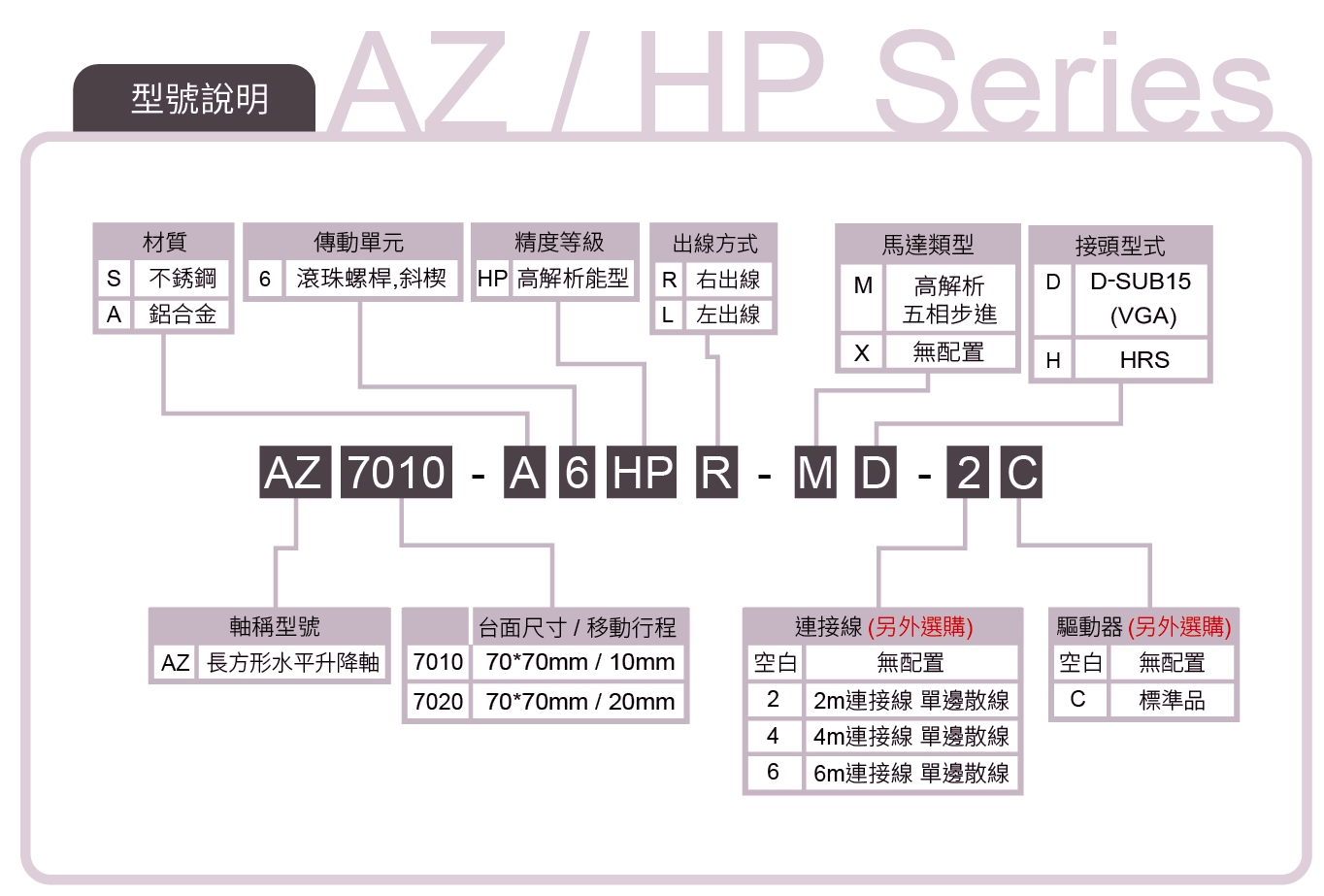

型号			AZ70-A6HPR-HD
机械规格	台面尺寸 (mm)		70 X 75
	移动行程 (mm)		4
	传动方式		滚珠螺杆Ø8，导程1mm，斜楔推升
	轨道		防滑型-交叉滚柱导引式
	滑台材质/表面处理		铝合金 / 黑色阳极处理
	本体重量 (Kg)		1.09
	联轴器		FAMMS12-5*5
	精度等级		HP：高解析能型
	出线方向		R：右出线 / L：左出线
精度规格	分辨率(脉冲) (µm)		0.25 (Full)；0.125 (Half)
	最高速度(全步级) (mm/sec)		2.5
	单向定位精度 (µm)		10
	反复定位精度 (µm)		± 0.5
	荷重(水平安装) (Kgf)		8
	空转 (µm)		1
	平行度 (µm)		30
	运动真直度 (µm)		5
	运动平行度 (µm)		20
电气规格	马达	类型 / 出轴型式	5相步进 / ☐ 42双出轴
		厂牌 / 型号	山洋 SANYO / 103-4507-7010
	驱动器厂牌 / 型号		请参阅马达 / 驱动器对照表
	接头	滑台侧接头	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
		控制器侧接头	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
	传感器	行程原点传感器	光电传感器GMT-sensor
		行程极限传感器
		马达接近原点传感器	光电传感器GMT-sensor
		电源电压	24V ± 10%
		控制输出	NPN开放式集电极输出24V 8mA以下
		输出控制	检测(感应时): 输出晶体管OFF(非导通)

系统构成示意图

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。

轴向定义

关于移动轴、转动轴名称的定义，GMT公司作如下图的定义：

水平方向为X、Y轴；垂直方向为Z轴；绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。

绿色指向标记，为该产品之运动轴向。

马达.驱动器对照表
