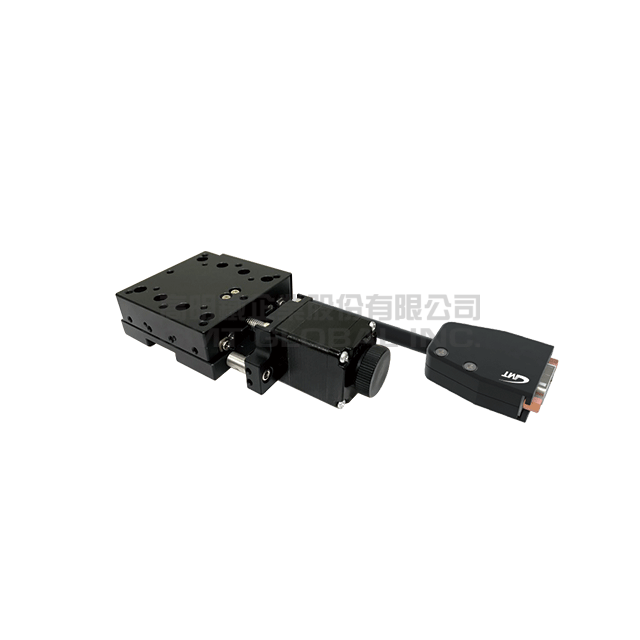

<span style="font-size: 12pt;">传动方式:滾珠螺杆传动</span> <br /><span style="font-size: 12pt;">轨道:交叉滾柱导引式</span> <p><br /><span style="font-size: 12pt;"><span style="color: #e03e2d;"><strong>★</strong></span><span style="color: #e03e2d;"><strong>此图为AXS40-A2NR-DD</strong></span></span></p>">
Update:2024.02.05
型号 | AXS60-A2NR-DD | |||
机 械 规 格 | 台面尺寸 (mm) | 60 X 60 | ||
移动行程 (mm) | ± 10 | |||
传动方式 | 滚珠螺杆 | |||
轨道 | 交叉滚柱导引式 | |||
滑台材质/表面处理 | 铝合金 / 阳极雾黑 | |||
精度等级 | N:标准型 | |||
出线方向 | R:右出线 / L:左出线 | |||
精 度 规 格 | 分辨率(脉冲) (µm) | 5 (Full) | 2.5 (Half) | |
最高速度(全步级) (mm/sec) | 12 | |||
单向定位精度 (µm) | 15 | |||
反复定位精度 (µm) | ± 5 | |||
荷重(水平安装) (Kgf) | 8 | |||
空转 (µm) | 3 | |||
平行度 (µm) | 30 | |||
运动真直度 (µm) | 3 | |||
运动平行度 (µm) | 10 | |||
电 气 规 格 | 马达 | 类型 / 出轴型式 | 2相步进 / ☐ 28双出轴 | |
厂牌 / 型号 | GMT / 2MS-N28D32A | |||
驱动器厂牌 / 型号 | GMT / GTR22G-D (另外选购) | |||
接头 | 滑台侧接头 | 15Pin公端连接器D-SUB | ||
控制器侧接头 | 15Pin母端连接器D-SUB (另外选购) | |||
传感器 | 行程原点传感器 | 光电传感器EE-SX4134 | ||
行程极限传感器 | ||||
电源电压 | 24V ± 10% | |||
控制输出 | NPN开放式集电极输出24V 8mA以下 | |||
输出控制 | 检测(感应时): 输出晶体管OFF(非导通) |
系统构成示意图 |
♦ 驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。 ♦ 驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。 |
轴向定义 |
关于移动轴、转动轴名称的定义,GMT公司作如下图的定义: 水平方向为X、Y轴;垂直方向为Z轴;绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。 绿色指向标记,为该产品之运动轴向。 |
马达.驱动器对照表 |
|
