ARS60 - 精密型

★整体高度较低，所占用空间较少
★给予光学镜片安装的设计，带牙式的镜片锁故螺帽
★搭配市面

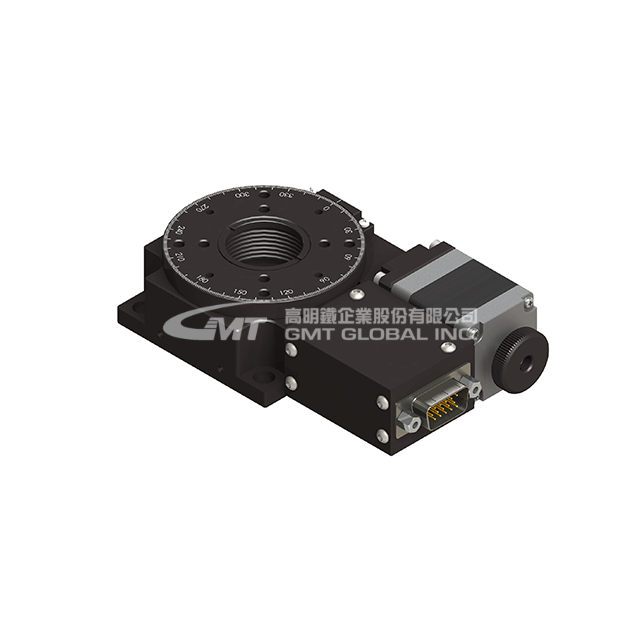

★此图为ARS60-23-A3PN-CD

上常用的安装孔位，适用性佳

商品库存单位（SKU）: ARS60-A3PN-CD

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2022.06.17

型号			ARS60-23-A3PN-CD	ARS60-30-A3PN-CD	ARS60-I-23-A3PN-CD	ARS60-I-30-A3PN-CD
机械规格	台面尺寸 (mm)		Ø 60
	移动行程 (°)		360
	传动方式		蜗杆 & 蜗轮 (减速比 1 / 150)
	轨道		交叉滚柱导引式
	滑台材质/表面处理		铝合金 / 黑色阳极处理
	通光孔径		Ø 23 mm	Ø 30 mm	Ø 0.91"	Ø 1.18"
	本体重量 (Kg)		0.57
	联轴器		FAMMS12-3*5
	精度等级		P：精密型
	出线方向		N：一般出线
精度规格	分辨率(脉冲) (°)		0.005 (Full)；0.0025 (Half)
	最高速度(全步级) (°/sec)		24
	单向定位精度 (°)		0.05
	反复定位精度 (°)		± 0.01
	荷重(水平安装) (Kgf)		6
	空转 (°)		0.05
	平行度 (µm)		30
	运动真直度 (µm)		30
	运动平行度 (µm)		20
电气规格	马达	类型 / 出轴型式	5相步进 / ☐ 28双出轴
		厂牌 / 型号	山洋 SANYO / SH5281-7211
	驱动器厂牌 / 型号		GMT / GTR-515B
	接头	滑台侧接头	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
		控制器侧接头	15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购)
	传感器	行程原点传感器	光电传感器GMT-sensor
		行程极限传感器
		马达接近原点传感器	N/A
		电源电压	24V ± 10%
		控制输出	NPN开放式集电极输出24V 8mA以下
		输出控制	检测(感应时): 输出晶体管OFF(非导通)

系统构成示意图

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。

轴向定义

关于移动轴、转动轴名称的定义，GMT公司作如下图的定义：

水平方向为X、Y轴；垂直方向为Z轴；绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。

绿色指向标记，为该产品之运动轴向。

马达.驱动器对照表
